Vàlvules d'endoll DBB de pressió equilibrada
Una vàlvula d'obturació de doble bloqueig i purga de pressió equilibrada (DBB) és una vàlvula industrial d'alt rendiment-dissenyada per proporcionar un aïllament doble i un alleujament de pressió segur dins d'un sol cos de vàlvula. S'utilitza àmpliament en sistemes de petroli i gas, petroquímics, transmissió de gasoductes i transferència de custòdia, on l'aïllament de fuites zero-i la seguretat operativa són fonamentals. A diferència de les vàlvules d'obturació convencionals, el disseny de pressió-equilibrada elimina el risc d'encallament de l'endoll en igualar la pressió diferencial a través de l'endoll. Això redueix significativament el parell operatiu en condicions d'alta-pressió alhora que es manté el rendiment de segellat hermètic de la bombolla-.
-
![Vàlvula d'endoll DBB invertida d'acer inoxidable]()
Vàlvula d'endoll DBB invertida d'acer inoxidableLa vàlvula d'endoll DBB invertida d'acer inoxidable (doble bloc i purga) és una vàlvula industrial d'alt rendiment-dissenyada per oferir un aïllament dual absolut amb una funció de purga de seguretat -
![Vàlvula DBB equilibrada de pressió d'acer al carboni]()
Vàlvula DBB equilibrada de pressió d'acer al carboniLa vàlvula d'endoll d'acer al carboni equilibrada a pressió de doble bloc i purga (DBB) proporciona un aïllament robust i{0}}estalvi d'espai per a gasoductes crítics de petroli, gas i procés. -

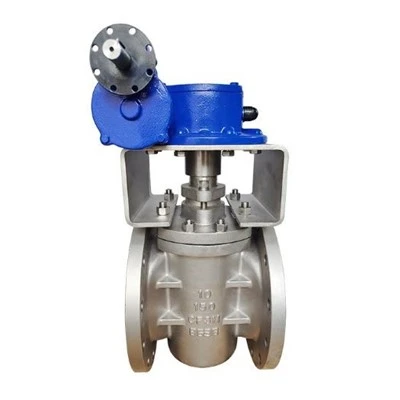

![Vàlvula d'obturació d'alta-pressió equilibrada]()
Vàlvula d'obturació d'alta-pressió equilibradaLa vàlvula d'obturació d'alta-pressió equilibrada de pressió està dissenyada per a l'aïllament d'alta-càrrega en entorns d'alta-pressió, alta-temperatura (HPHT) i severs. -
![Vàlvula d'endoll de doble bloc i pressió de purga equilibrada]()
Vàlvula d'endoll de doble bloc i pressió de purga equilib...El seu disseny avançat d'endoll de pressió-equilibrada iguala la pressió interna a través de l'endoll, assegurant un funcionament suau d'un quart-de volta amb un parell de funcionament baix, fins i -
![Vàlvula d'endoll DBB equilibrada a pressió invertida]()
Vàlvula d'endoll DBB equilibrada a pressió invertidaLa vàlvula d'endoll de doble bloqueig i purga equilibrada de pressió invertida (DBB) és una vàlvula d'aïllament d'alta{0}}integritat dissenyada per a aplicacions de processos crítics on el tancament, -
![Vàlvula d'endoll DBB de pressió equilibrada]()
Vàlvula d'endoll DBB de pressió equilibradaLa vàlvula d'obturació de doble bloqueig i purga de pressió equilibrada (DBB) és una vàlvula d'aïllament d'un quart de gir d'alt rendiment-- dissenyada per a un servei crític de canonades i
Com funcionen les vàlvules d'endoll de pressió equilibrada
La fiabilitat superior d'una vàlvula d'endoll DBB equilibrada de pressió es basa en dos mecanismes d'enginyeria bàsics:
1. Funció True Double Block i Bleed (DBB).
La vàlvula incorpora dues barreres de segellat independents (aigües amunt i aigües avall). Quan la vàlvula està tancada, un port de purga situat entre aquestes dues superfícies de segellat permet als operadors ventilar amb seguretat la pressió de la cavitat atrapada. Això confirma la integritat absoluta de l'aïllament sense interrompre el flux de la línia.
2. Disseny d'endolls de pressió equilibrada
Per evitar que l'endoll s'enganxi a la màniga del cos sota pressions diferencials elevades, l'endoll està dissenyat amb canals d'equilibri de pressió{0}}interiors. Aquests canals igualen la pressió que actua a les zones superior i inferior de l'endoll, donant lloc a:
Parell operatiu significativament més baix: elimina la necessitat d'actuadors de gran mida i cars.
Rendiment anti-xoc i anti-falca: evita que la vàlvula s'enganxi, fins i tot després de llargs períodes de tancament.
Vida útil ampliada: redueix el desgast mecànic de les superfícies de segellat.
Especificacions tècniques
|
Paràmetre |
Especificació estàndard |
|
Interval de talles |
NPS 1" a 36" (DN25 - DN900) |
|
Classificació de pressió |
Classe ANSI 150 a Classe 2500 |
|
Interval de temperatura |
-46 graus a +200 graus (subjecte a la selecció del material) |
|
Materials corporals |
Acer al carboni (WCB, LCC), acer inoxidable (CF8, CF8M), dúplex, acer aliat |
|
Materials de segell / màniga |
PTFE-d'alt rendiment, PTFE reforçat, segellat de metall-a-metall |
|
Normes de disseny |
API 6D, API 599 |
|
Normes d'assaig |
API 598, API 6D |
Característiques i avantatges clau
Bubble-Segellat hermètic
Aconsegueix un rendiment de fuga zero-amb pressions diferencials baixes i altes.
01
Flux bidireccional
Capaç de segellar amb eficàcia independentment de la direcció del flux del medi.
02
Cost de manteniment baix
La lubricació contínua i el disseny equilibrat redueixen dràsticament el temps{0}}.
03
Control d'emissions fugitives
Compleix amb els estrictes estàndards internacionals de baixes -emissions.
04
A punt per l'automatització
Els requisits de parell baix permeten paquets d'actuadors elèctrics, pneumàtics o hidràulics compactes i rendibles-.
05
Aplicacions típiques
Conduccions de transmissió de petroli i gas(Trampes de rascador, aïllament del llançador/receptor de porc)
Bucles de mesura i patins de transferència de custòdia(Assegurar una contaminació creuada-cero per a una mesura precisa)
Refineries i processament petroquímic(Línies de catalitzador, aïllament d'hidrocarburs a -alta temperatura)
Granja de tancs i col·lectors terminals(Segregació de productes i aïllament de tancs)
Criteris d'especificació (Millor ajust):
1. Necessiteu un aïllament dual absolut dins d'un únic cos de vàlvula compacte per estalviar pes i espai.
2.El medi conté sòlids, escates o purins que danyarien els seients estàndard de les vàlvules de bola.
3. Cal reduir els requisits de parell de l'actuador per reduir la despesa total del projecte (CAPEX).
Evita quan:
1. Es requereix un servei d'acceleració o control continu i precís (en el seu lloc s'ha d'especificar una vàlvula de control dedicada).
2. L'aïllament de cavitats bi-d'integritat ultra-bidireccional (requisit DIB-1) està obligat explícitament a les directrius del projecte.
Cada vàlvula individual se sotmet a proves rigoroses abans de l'enviament per garantir un rendiment zero-defectes al camp:
Prova hidrostàtica del cos i la closca:Verificada a 1,5 $ \\times$ la pressió de treball màxima.
Prova del seient de pressió baixa i alta-:Verificació de bombolla-comprovada segons l'API 598.
Prova d'alleujament de la cavitat
Validació del rendiment de la vàlvula de purga.
Prova de parell dinàmic
Mesura del parell de funcionament real sota pressió diferencial total.
Fire-Validació segura
Certificat segons API 607 / ISO 10497.
Per què associar-se amb nosaltres
Com a fabricant líder mundial de vàlvules industrials, oferim més que només maquinari-oferim tranquil·litat.
Història global provada
Actualment, les nostres vàlvules API 6D estan fent un seguiment de zero-rècords de fuites als principals oleoductes i gasoductes mundials i projectes EPC.
Traçabilitat completa del material
Els MTR (informes de prova de materials) complets que compleixen la norma EN 10204 3.1/3.2 que es proporcionen amb cada enviament.
Totalment certificat
Fabricat sota un sistema de gestió de qualitat ISO 9001 amb certificacions CE/PED, SIL 3 i emissions fugitives (ISO 15848-1).
