Introducció

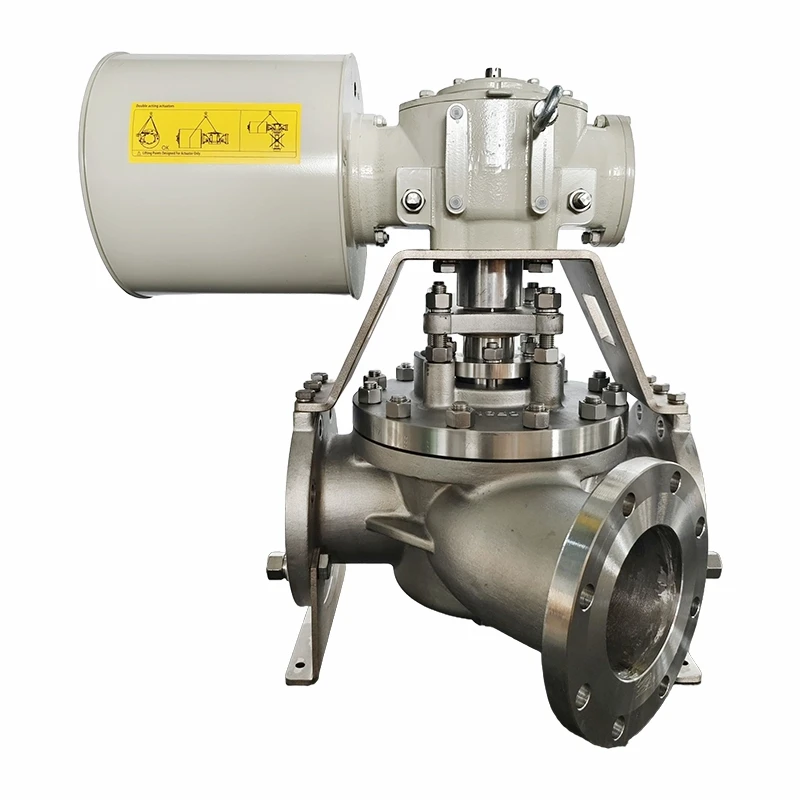

La vàlvula d'endoll amb màniga de port lateral de 3 vies ofereix un control de flux multidireccional precís i fiable per a aplicacions industrials exigents.
Paràmetres tècnics
Interval de pressió: CLASSE 150 Lb ~ 900 Lb
Diàmetre nominal: NPS 1/2-24"
Cos: WCB, WCC, CF8, CF8M, CF3, CF3M, UB6, etc
Endoll: WCB, WCC, CF8, CF8M, CF3, CF3M, UB6, etc
Màniga: PTFE (menys o igual a 120 graus)/ RPTFE (menys o igual a 180 graus / PPL (menys o igual a 260 graus)
Estil estructural: BC
Mode de conducció: clau inglesa, engranatge de cuc i cuc, pneumàtic, elèctric{0}}
Estàndard de disseny: API599, API6D
Longitud de l'estructura: ASME B16.10
Brida de connexió: ASMEB16.5
Prova i inspecció: API598.API6D
Nota: la mida de la brida de connexió de la vàlvula en sèrie es pot dissenyar segons els requisits dels clients.
Rendiment del producte
|
Pressió normal (LB) |
Prova de closca (MPa) |
Prova de segellat (MPa) |
Temperatura adequada (grau) |
Mitjà adequat |
|
150 |
3.0 |
2.2 |
Menys o igual a 120ºC (PTFE) |
Aigua, vapor, gas, oli |
|
300 |
7.5 |
5.5 |
||
|
600 |
15.0 |
11.0 |
||
|
900 |
22.5 |
16.5 |
Característiques
Rendiment de segellat fiable
El disseny interior amb mànigues proporciona un segell hermètic-sense fuites amb ports laterals per a la desviació, la barreja o l'aïllament del flux flexible.
Construcció duradora i resistent{0}}química
La funda resistent a la corrosió- és adequada per a la manipulació de gasos, líquids i purins alhora que protegeix el cos de la vàlvula del desgast.
Materials{0}}d'alta qualitat
Construïda amb acer inoxidable o bronze, la vàlvula garanteix un rendiment fiable a diferents pressions i temperatures.
Flexibilitat operativa
Un mecanisme d'endoll suau permet canviar fàcilment entre camins de flux per al control manual o automatitzat.
Àmplia gamma d'aplicacions
Disponible en múltiples mides i classes de pressió des de la classe 150 fins a la classe 300 per satisfer els diferents requisits del sistema.
Disseny compacte i pràctic
La seva estructura d'estalvi-d'espai permet una instal·lació fàcil i una integració perfecta en xarxes industrials complexes.
Opcions de personalització
Material del cos
Les opcions inclouen acer inoxidable, acer al carboni, bronze o aliatges especials per adaptar-se a les condicions de funcionament.
Material de la màniga
Selecció de PTFE, PFA o altres polímers per a una temperatura específica i resistència química.
Configuració del port
Dissenys personalitzats de port L-o port T-per satisfer diferents requisits de control de flux.
Mida i pressió nominal
Disponible en diferents mides i classes de pressió per adaptar-se a les demandes del sistema.
Finalitzar les connexions
Es poden especificar connexions de brida, roscat,-soldadura a tope o-soldada.
Mètode d'accionament
Actuadors manuals, pneumàtics o elèctrics per a un funcionament flexible.
Segellat i retallat
Segells personalitzats i components interns per a condicions especials de servei.
Aplicacions clau
Sistemes HVAC
Dirigeix de manera eficient el flux d'aire o d'aigua entre els circuits de calefacció i refrigeració amb un control precís.
Indústries de procés
Permet la barreja o la separació segura de corrents químics en processos de producció complexos.
Estacions de tractament d'aigua
Proporciona una gestió fiable de múltiples camins de fluids en sistemes de filtració i distribució.
Refineries de petroli
Admet l'encaminament versàtil dels mitjans de procés per millorar l'eficiència operativa.
Unitats de processament de gas
Assegura un control de cabal flexible i precís per a la manipulació de diferents corrents de gas.
Aquestes aplicacions posen de manifest l'adaptabilitat de la vàlvula i la seva àmplia utilitat industrial.
Preguntes freqüents
P: Quin suport tècnic proporcioneu abans de la compra?
R: El nostre equip d'enginyers professionals ofereix un servei complet de pre{0}}venda, que inclou la selecció de productes, la consulta tècnica, els dibuixos i les solucions personalitzades en funció de les condicions del vostre sistema.
P: Com s'envia la vàlvula?
R: Admetem el transport marítim, el transport aeri i el lliurament exprés en funció de la preferència i la urgència del client.
P: Oferiu servei postvenda?
A: Sí. Oferim un servei postvenda complet-, que inclou guia d'instal·lació, formació en funcionament, assessorament sobre manteniment i subministrament de recanvis.
P: Com puc obtenir una cotització?
R: Només cal que envieu els vostres requisits-com ara la mida, la pressió, el material i els detalls de l'aplicació-al nostre equip de vendes a través del lloc web. Et respondrem amb un pressupost detallat ràpidament.
